020-87026501
HO8A是焊條生產中最重要的原材料之一，它的含量直接影響著焊條的質量。用光譜儀測定
HO8A，由于曲線的影響，精度方面受到限制，本文在LA 程序基礎上將曲線縮短，建立了專門測定H08A的曲線。
1、
試驗部分
1.1主要儀器
SPECTROLAB 光譜儀、精密車床、真空泵
1.2樣品與處理
將H08A盤條剪至約6cm，調直后在車床去掉盤條表面氧化皮并使切面光滑平整
1.3樣品測定
先用標準樣塊1、2、3將曲線校準好，然后用專用工具夾住樣品盤條放入火花臺上測定
2、
結果與討論
2.1標準曲線的繪制
H08A盤條中C≤0.10、Si≤ 0.03、S≤0.030、P≤ 0.030 、Mn0.30~0.60，LA 曲線測定范圍 : C: 0.0011~1.4029、Mn:0.0005~2.1595、P: 0.0005~0.0841 、 S:0.0002~0.0940、Si: 0.0011~2.0060。該曲線對于含量范圍較窄的H08A 盤條不太適用，本文在 LA曲線基礎上將曲線縮短，使其適合H08A盤條的測量范圍，將標準樣塊按 1.3進行測定，繪制標準曲線。
2.2曲線的標準
儀器在正常使用過程中，不可避免的會出現飄移，為消除飄移帶來的影響，定期用標準樣塊進行標準，保證工作曲線的準確性。
2.3儀器分析與化學分析對照

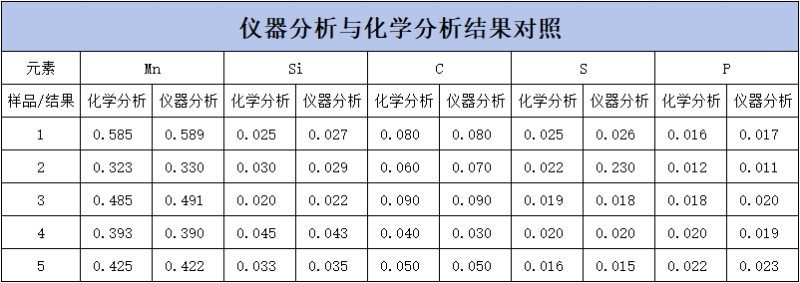

取5根盤條，分別進行化學分析和光譜分析，結果如下：
2.4精密度

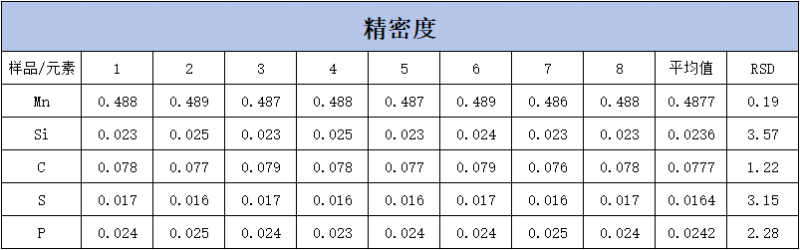

對同一批盤條在同樣條件下按1.2、1.3重復測定10 次，部分結果如下：
試驗表明，本文建立的曲線專門測定H08A盤條方便快捷，精密度好。
全國服務熱線
公司地址：廣州市黃埔區(qū)開創(chuàng)大道1936號蘿崗奧園廣場1016-1017室
備 案 號 ：粵ICP備09106369號
掃一掃 微信二維碼咨詢電話
